最近我們接到湖南某醫院弱點承包商的求助，需要我們給客戶部署的綜合布線工程進行檢測。事情是這樣的，甲方是一所醫院，施工方承接了甲方弱電綜合布線工程，甲方要求六類線，綜合布線達到cat6國家標準。甲方?jīng)]有專業的測試設備，求助到我們維信儀器。

經過現場測試，發現所有鏈路都不合格，達不到GB/T 50312-2016 CAT6 標準，降低標準到CAT 5e測試，還是不能通過，測試發現NEXT參數余量是負數，代表近端串擾超過了標準規定的限值。

運用福祿克DSX-5000自帶的診斷工具HDTDX高精度時域串擾技術對近端串擾進行故障定位，定位到是兩端的模塊近端串擾參數超標了，隨后我們提出拆開模塊查看打線工藝，如圖：

從安裝圖中可以看出，打線線序是正確的，所有的線也都按壓到位，8芯線也都是連通的，但是存在一個嚴重的問題就是暴露在模塊外的線太長了，本來雙絞線是每兩芯線雙絞在一起的，為了把線端接到模塊上破壞了線的雙絞結構，這就造成了串擾增大，正確的做法是破壞雙絞結構的線纜部分要盡量的短，多余的部分可以裁剪掉，正確的模塊端接如圖：

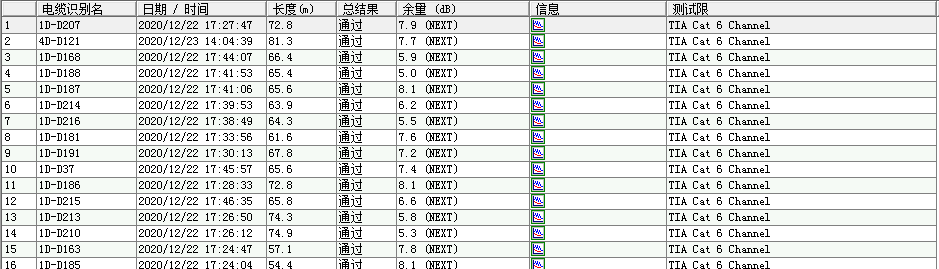

經過與施工方交流，改進了施工工藝，再經過測試就合格了如圖：

這就是典型的由于施工工藝問題帶來的鏈路認證不合格，這類問題一般隱藏在墻體的模塊內部，從外觀看很難察覺，并且一般的網絡能手測試線序和通斷都是正常的，但是這樣的綜合布線一旦進入的網絡使用中，串擾增大會造成網絡設備數據重傳、誤碼、數據傳輸錯誤，造成網絡慢、卡頓、時斷時續等故障，而且如果沒有專業的工具很難查出故障位置。因此，綜合布線工程一定要用專業的測試工具對工程質量做標準認證測試。
